在本教程中，我将解释如何拆解Dell XPS 15 L502X笔记本电脑。我的目标是拆除和更换损坏的直流插座。
我将完成以下主要拆卸步骤：
步骤1-4:访问内存模块和无线网卡。卸下DVD驱动器。
步骤5–9:断开并卸下掌垫部件。
步骤10-12:卸下硬盘驱动器。
步骤13-17:断开并卸下键盘。
步骤18-21:拆卸屏幕组件。
步骤22-27:卸下底盖。接近冷却风扇。
步骤28-29:断开并取下直流插孔电缆。
更新：对于Dell XPS L501X型号，所有拆解步骤应相同
第1步。
开始之前，请确保计算机已关闭。

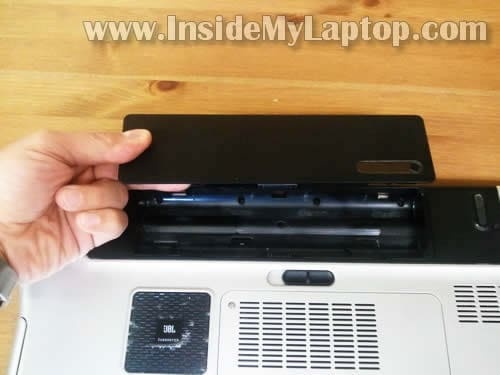

取下电池。
第2步。

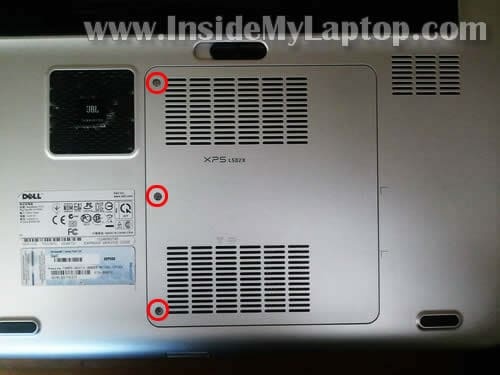

松开/卸下固定内存和无线网卡护盖的三颗螺钉。
抬起并拆下盖。
第3步。

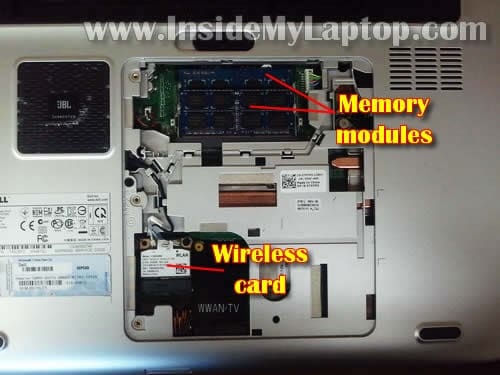

在封盖下，您可以访问内存模块和无线网卡。
在我的教程中，没有必要删除内存模块。我会让它们连到主板上。
我们稍后在卸下显示面板时将断开无线网卡天线电缆（步骤19）。
第4步。

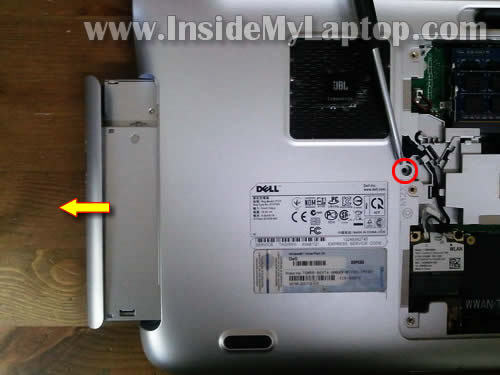

拧下一颗固定DVD光盘驱动器的螺钉。
从笔记本电脑中拔出DVD驱动器并将其卸下。
第5步。

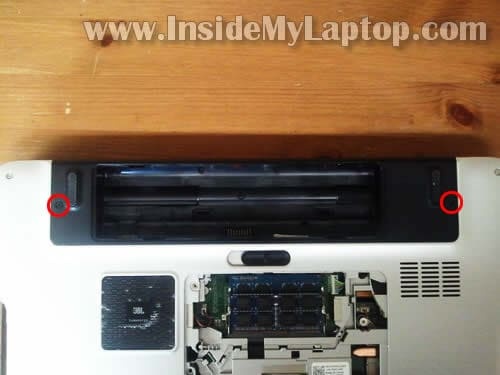

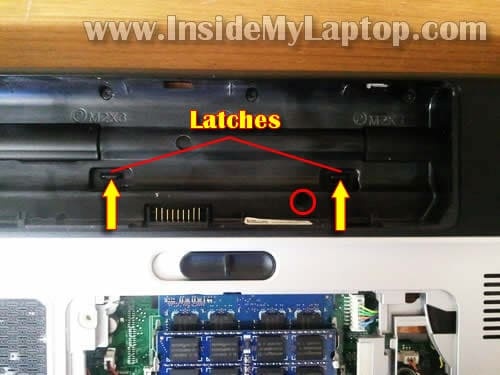

拧下一颗固定掌垫部件的螺钉。此螺钉位于蓄电池室中。
松开固定掌垫部件的两个闩锁。
第6步。
翻转笔记本电脑并开始提起掌垫部件。
第7步。

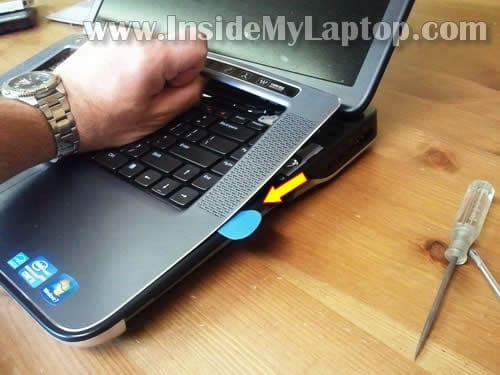

我用吉他拨片把掌垫组件和底座分开。
第8步。
卸下掌垫部件时请小心，它仍连接到主板。
第9步。

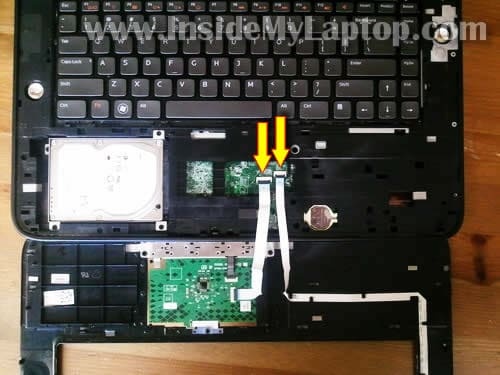

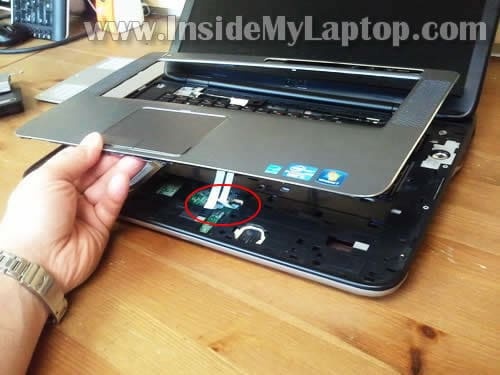

将掌垫倒置，以便接触触摸板电缆（左箭头）和电源按钮电缆（右箭头）。
在下面的两个步骤中，我将解释如何解锁连接器和释放电缆。

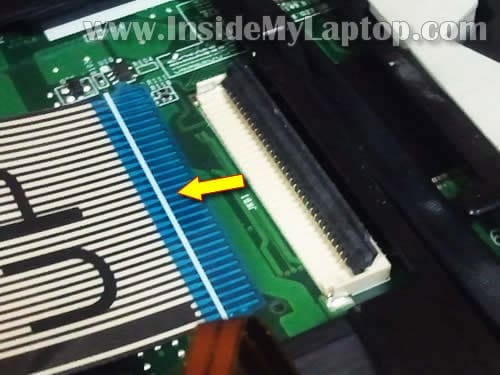

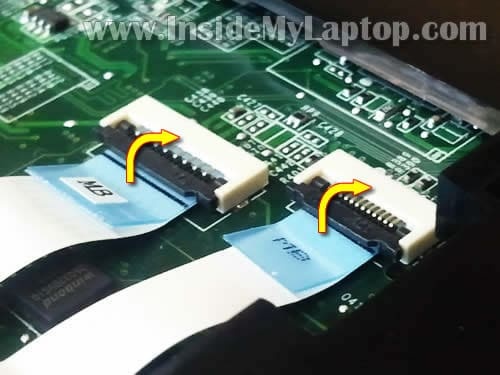

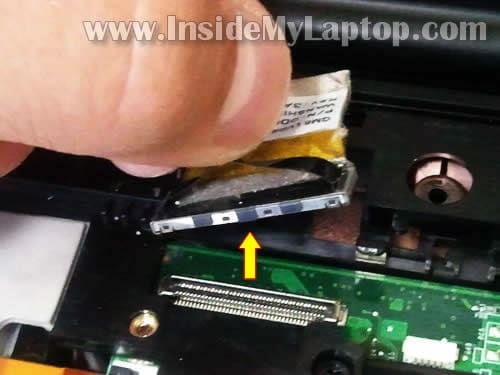

用指甲小心地抬起锁片的左侧。锁舌将以90度角打开。
锁紧凸舌必须固定在接头底座上。

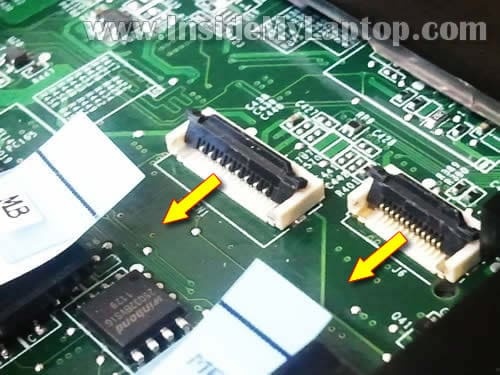

在下图中，两个接头都显示在解锁位置。
现在你可以拉电缆了。
第10步。

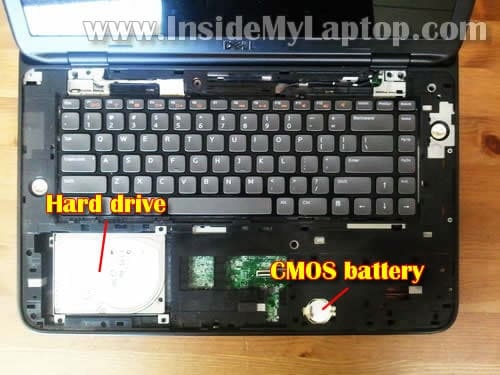

卸下掌垫后，您可以访问硬盘驱动器和CMOS电池。
第11步。

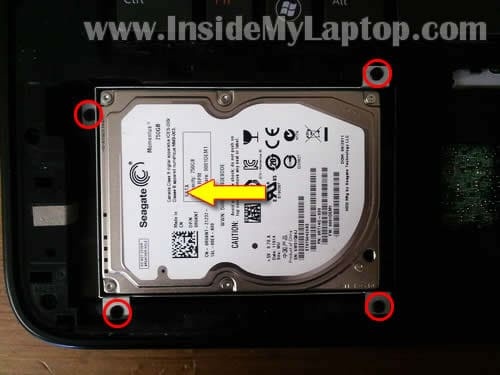

拧下将硬盘驱动器安装支架固定至基座的四颗螺钉。
向左滑动硬盘驱动器部件以断开其与主板的连接。
第12步。

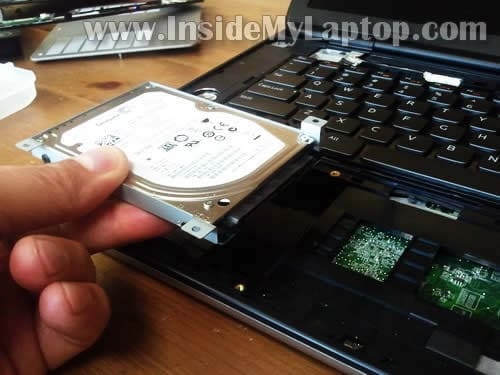

提起并卸下硬盘驱动器。
第13步。

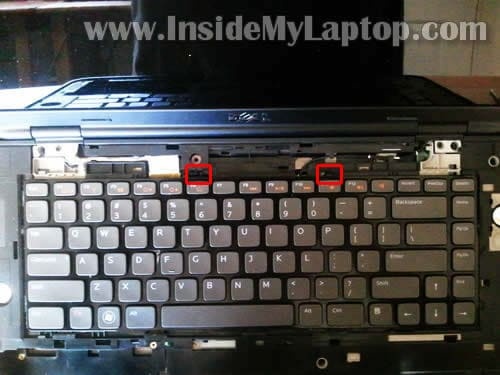

有两个小塑料标签固定键盘的顶部。
第14步。

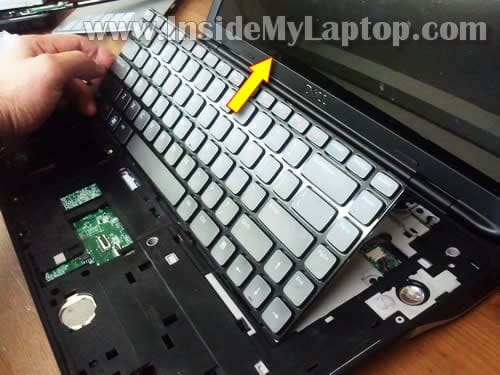

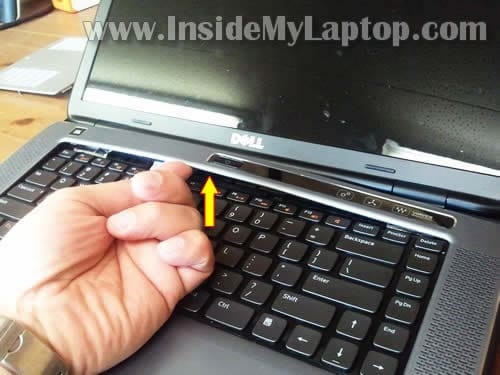

抬起键盘的上侧，朝屏幕方向移动。
第15步。
把键盘翻过来。

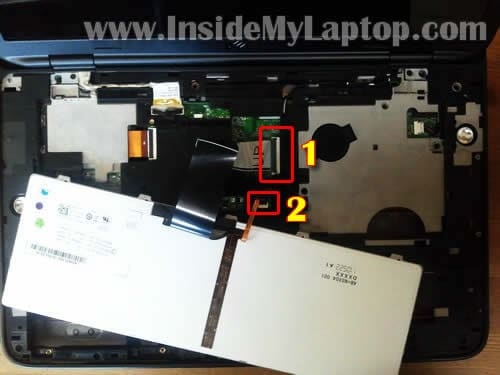

现在您可以访问主键盘电缆连接器（1）和键盘背光灯电缆连接器（2）。
第16步。
按照步骤9中的说明断开两条电缆。
第17步。

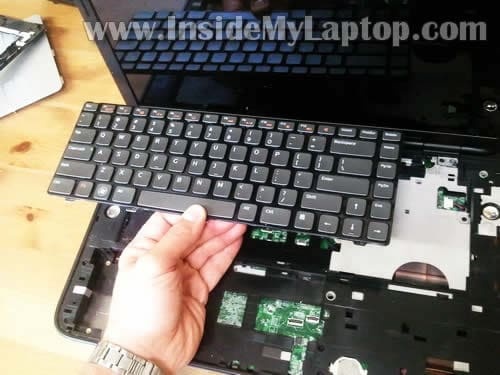

卸下键盘。
第18步。
拧下将显示屏铰链固定在笔记本电脑底部的两颗螺钉。
第19步。

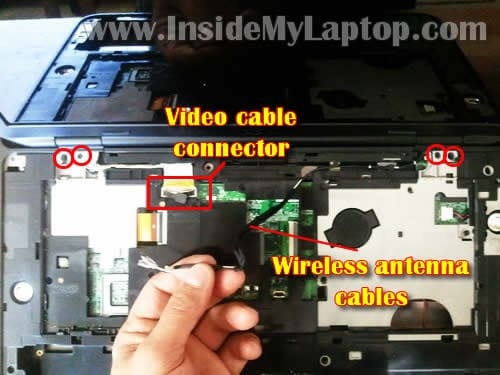

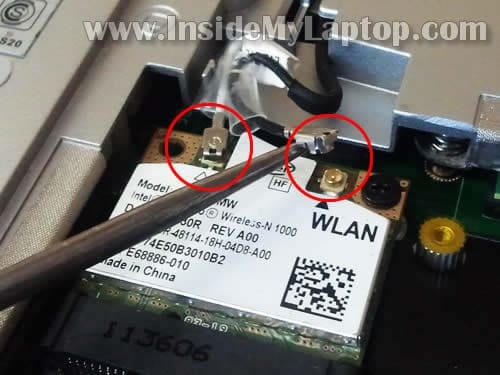

从无线网卡上断开白色和黑色天线电缆。
第20步。
将两条无线网卡天线电缆穿过开口。
拧下固定显示屏铰链的四个螺钉。
断开视频电缆与主板的连接。
下面是如何断开视频电缆的连接。只需拉动连接到它的黑带连接器。
第21步。

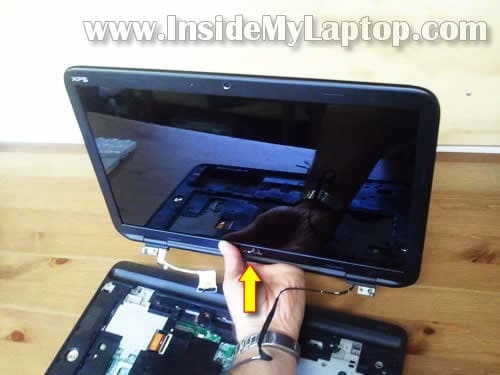

提起并卸下显示屏（LCD屏幕）部件。
第22步。

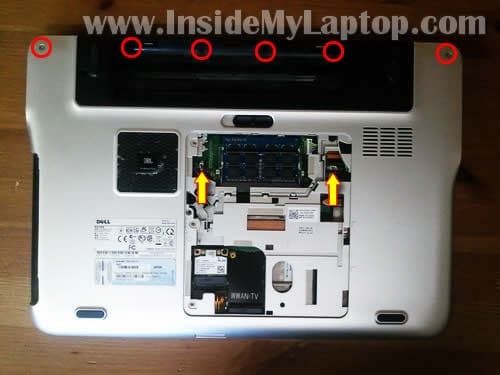

从底部拆下六个螺钉。
断开超低音扬声器电缆（左箭头）和冷却风扇电缆（右箭头）。
第23步。

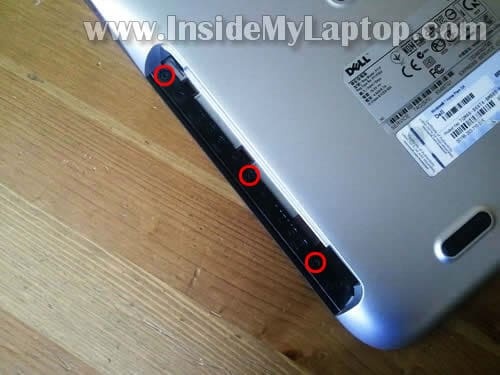

再拧下DVD驱动器托架中的三颗螺钉。
下面是如何从主板上拔下低音炮和风扇电缆。

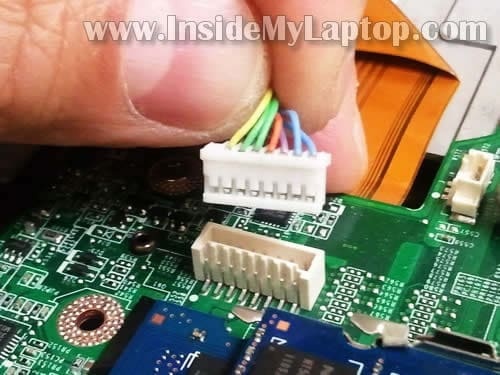

这是一个普通的公母式连接器。
第24步。

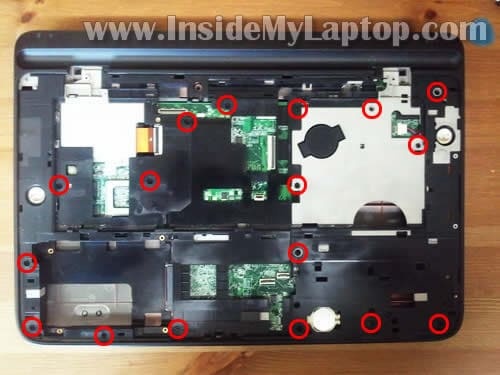

卸下将顶盖和底盖固定在一起的所有螺钉。
第25步。

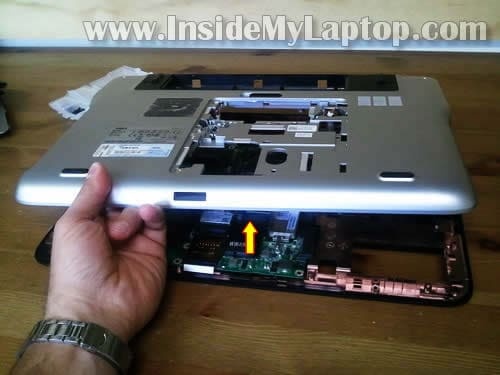

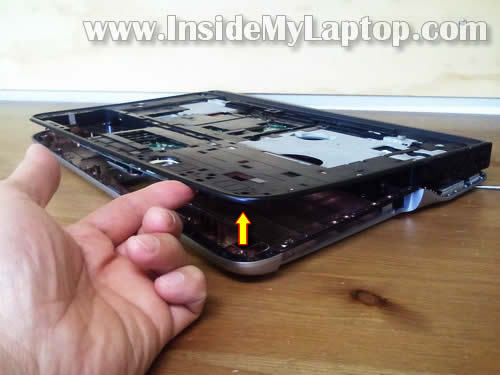

开始将顶盖组件与底盖分离。
第26步。
在Dell XPS 15 L502X中，主板连接到顶盖部件。
第27步。

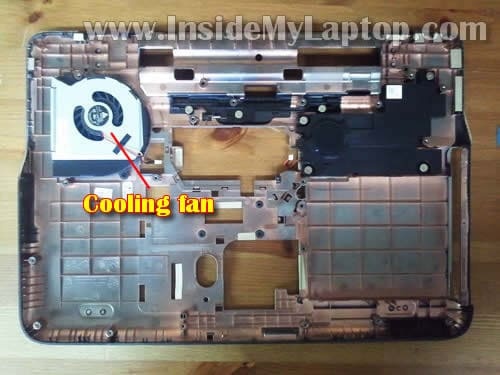

安装在底盖上的冷却风扇。

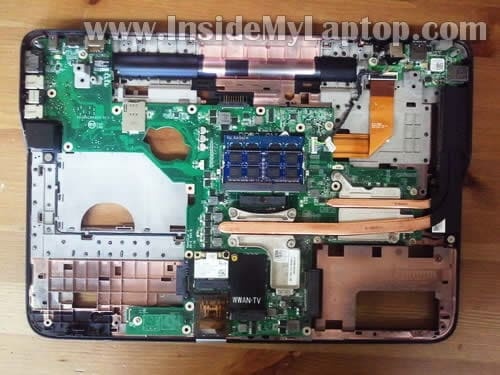

这是顶盖组件的底部。
正如我之前提到的，主板连接在顶盖上。
第28步。

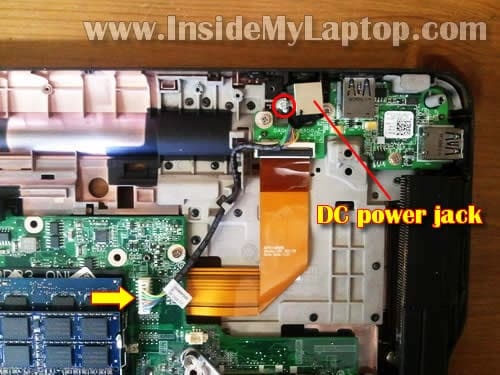

拧下一颗将直流插座固定至外壳的螺钉。
断开直流插孔电缆与主板的连接。

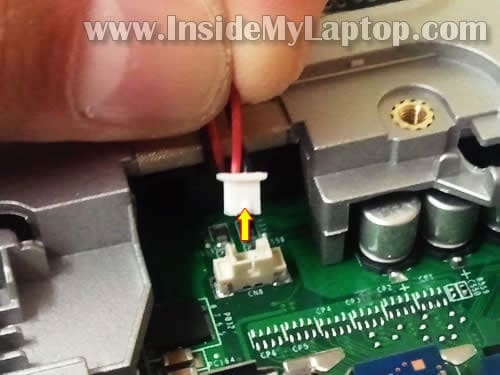

下面是如何从主板上拔下直流插孔电缆连接器。
第29步。

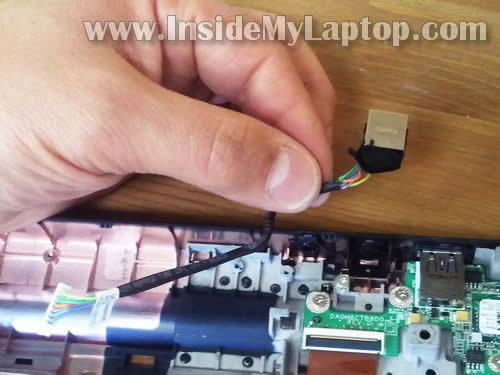

最后抬起并拆下直流插孔电缆。准备好替换了。
